应用的打包流程包括从代码编译到生成可安装的 APK 文件

源代码 (Java/Kotlin) ➔ 编译 ➔ 字节码 (.class 文件) ➔ 转换成 (.dex 文件)
资源文件 ➔ 编译资源 ➔ 生成 R.java ➔ 打包 (AAPT) ➔ APK 文件

APK 文件 ➔ 签名 ➔ zipalign ➔ 发布的 APK

apk 文件结构

apk是一个压缩包，解压出来得到几类文件和目录

• AndroidManifest.xml：就是 AndroidManifest.xml

• classes.dex 和 classes2.dex，可能还有 classes*.dex：可以直接在Dalvik虚拟机上加载运行的文件，由java/kotlin文件经过IDE编译生成

• resources.arsc：资源索引表，二进制文件，将使用到类似 @String/name 转换为真正的 ID 引用值

• 目录 res：资源目录，包括图片、音频、icon、xml等

• 目录 META-INF：签名文件夹

打包工具

Android 的构建工具放在 ${ANDROID_HOME}/build-tools/<version_code>/ 目录下

• aapt/aapt2：Android 资源打包工具，新版使用 aapt2

• aidl：Android 接口描述语言 *.aidl 转化为 *.java 文件的工具

• javac：Java 编译器，编译出 *.class 文件，目录 ${JDK_HOME}/bin/javac

• kotlinc：Kotlin 编译器，编译出 *.class 文件，目录 ${IDE}/plugins/Kotlin/kotlinc/bin/kotlinc

• dex/d8：转化 *.class 文件为 Davik 虚拟机能识别的 *.dex 文件，新版使用 d8 工具

• apkbuilder：生成 apk 包，新版不再提供，替代是 ${ANDROID_HOME}/tools/lib/sdklib-<version_code>.jar 里面的类 com.android.sdklib.build.ApkBuilderMain 新版使用 aapt2 合并

• jarsigner：*.jar 文件的签名工具，目录 ${JDK_HOME}/bin/jarsigner 新版使用 apksigner 在 apk 对齐后进行 apk 的签名

• zipalign：apk 字节码对齐工具

打包流程

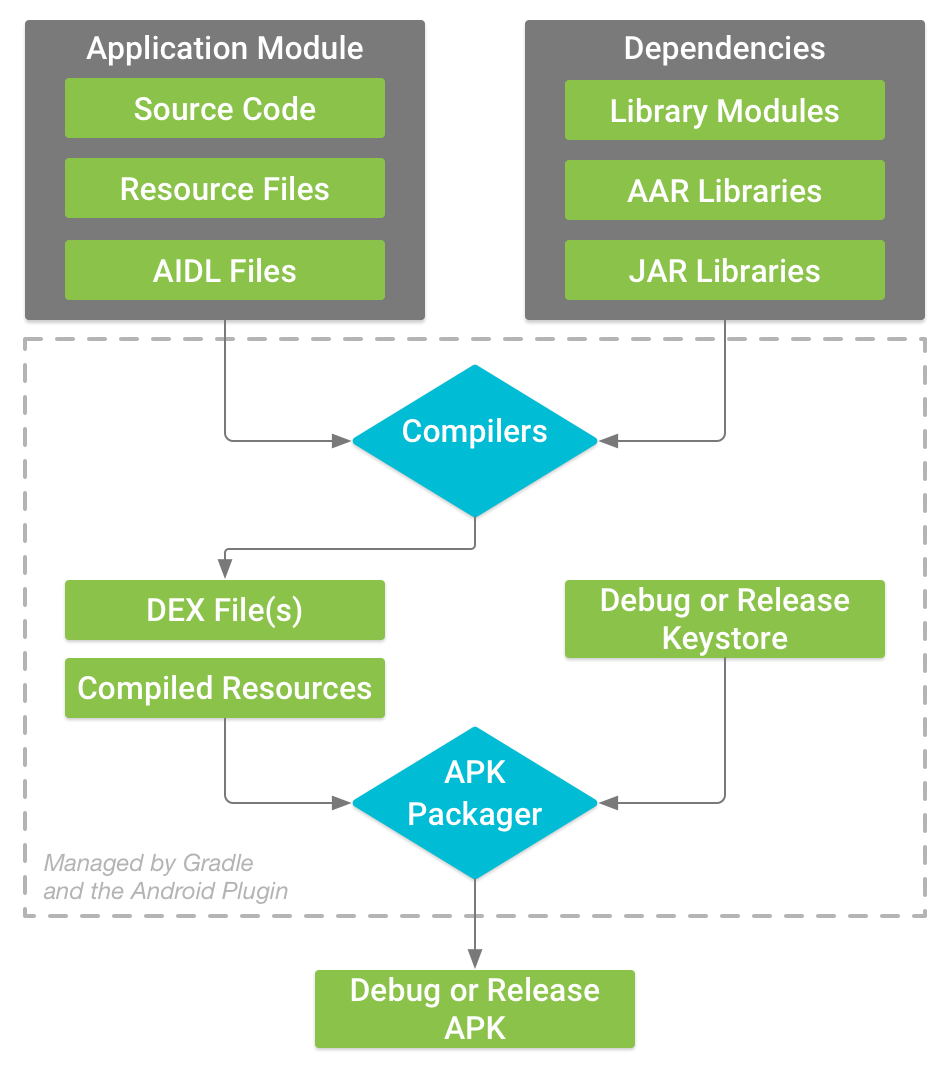

Android 官方给出的构建流程简述如下

1.编译器将源代码转换成 DEX 文件（Dalvik 可执行文件，其中包括在 Android 设备上运行的字节码），并将其他所有内容转换成编译后的资源。

2.打包器将 DEX 文件和编译后的资源组合成 APK 或 AAB。 必须先为 APK 或 AAB 签名，然后才能将应用安装到 Android 设备或分发到 Google Play 等商店。

3.打包器使用调试或发布密钥库为 APK 或 AAB 签名：

• 如果构建的是 debug 应用（即专门用来测试和分析的应用），则打包器会使用调试密钥库为应用签名。Android Studio 会自动使用调试密钥库配置新项目。

• 如果构建的是 release 应用，则打包器会使用发布密钥库（需要进行配置）为应用签名。

4.在生成最终 APK 之前，打包器会使用 zipalign 工具对应用进行优化，以减少其在设备上运行时所占用的内存。

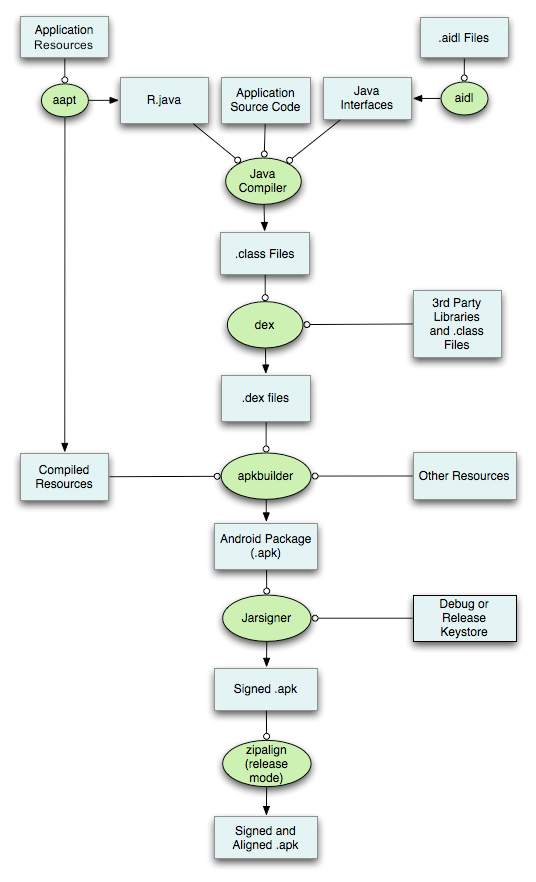

更具体的(包括使用到的工具)流程如下

由图可知包括以下 7 个步骤

1. aapt过程

2. aidl生成java文件

3. javac编译（包含 kotlinc）

4. 生成dex文件

5. 生成apk文件

6. 签名apk文件

7. zipalign优化签名包

接下来可以愉快地去写打包脚本啦～

官方文档

参考资料

反编译步骤和工具

总结 (更新)

最后加上自己总结的流程图 和 工具

graph TB

subgraph apk 打包流程
direction TB

subgraph aapt2 编译


MANIFEST([AndroidManifest.xml])
RES(["res/"])

end

COMPILED_MANIFEST(["AndroidManifest.xml\n(被编译为二进制)"])
ARSC(["resources.arsc\n(资源索引表)"])
COMPILED_RES(["res/\n(xml被编译为二进制，\n图片被压缩，raw原封不动)"])
R([R.java])

MANIFEST --> |aapt2 编译| COMPILED_MANIFEST
RES --> |aapt2 编译| ARSC
RES --> |aapt2 编译| COMPILED_RES
RES --> |aapt2 编译| R

JAVA([.java])
KOTLIN([.kt])
AIDL([.aidl])
AIDL_JAVA([".java\n接口"])
CLASS([.class])
3RD_CLASS([3rd .class])
DEX([.dex])

subgraph 编译成 .class

R --> |javac| CLASS
JAVA --> |javac| CLASS
KOTLIN --> |kotlinc| CLASS
AIDL --> |aidl| AIDL_JAVA --> |javac| CLASS

end

CLASS --> |d8| DEX
3RD_CLASS --> |d8| DEX

ASSETS(["assets/"])

UNSIGNED([app-unsigned.apk])
ALIGIN([app-unsigned-aligin.apk])
SIGNED([app-signed.apk])

subgraph aapt2 合并

COMPILED_MANIFEST --> |aapt2 合并| UNSIGNED
ARSC --> |aapt2 合并| UNSIGNED
COMPILED_RES --> |aapt2 合并| UNSIGNED
DEX --> |aapt2 合并| UNSIGNED
ASSETS --> |aapt2 合并| UNSIGNED

end

UNSIGNED --> |zipaligin 对齐| ALIGIN --> |apk-signer 签名| SIGNED

end

打包流程使用的工具

命令构建 Build your app from the command line
